Fertigungsmöglichkeiten

Moderne Produktionsanlagen und ausgereifte Fertigungsprozesse sichern die Qualität und Zuverlässigkeit jeder Leiterplatte

Fertigungsparameter

Umfassende Fertigungsmöglichkeiten von Grundparametern bis zu Spezialprozessen

Basisparameter

Basisparameter
Lagenanzahl2–40 Lagen; bis 64 (auf Anfrage)
Max. Leiterplattengröße1250×570mm
Leiterplattendicke0.2mm-6.0mm
Kupferdicke0.5oz->12oz
Min. Leiterbahnbreite/-abstand2mil/2mil
Min. Laserbohrungsdurchmesser0.075mm

Bohrkapazität

Bohrkapazität
Min. mechanischer Endlochdurchmesser0.15mm
Min. Laserbohrung0.075mm
Bohrungstoleranz±0.05mm
Positionsgenauigkeit±0.025mm
Aspektverhältnis10:1 max
Backdrill-Tiefenkontrolle±0.05mm

Oberflächenbehandlung

Oberflächenbehandlung
HASL (bleihaltig)✓
Bleifreies HASL✓
chemisch Nickel/Gold (ENIG)✓
OSP✓
chemisch Zinn✓
Hartgold-Galvanik✓

Spezialprozesse

Spezialprozesse
Impedanzkontrolle±5% (±10% std)
Sacklöcher/vergrabene ViasAny-layer
Harzverfüllung✓
Kupferpasten-Verfüllung✓
Halbdurchkontaktierung (Castellated)✓
Goldkontakte (Gold Fingers)✓

Ablauf des Fertigungsprozesses

Kompletter Fertigungsprozess vom Rohmaterial bis zum fertigen Produkt mit strenger Qualitätskontrolle in jedem Schritt

01
Zuschnitt
02
Innenlage
03
Lamination
04
Bohren
05
Galvanik
06
Außenlage
07
Lötstopplack
08
Oberflächenbehandlung
09
Konturfräsen
10
Prüfung

Wichtige Anlagen

Anlagen führender internationaler Marken für höchste Fertigungspräzision und Produktqualität

Hitachi Hochgeschwindigkeits-Bohrmaschine

Hitachi Hochgeschwindigkeits-Bohrmaschine

Marke: Hitachi

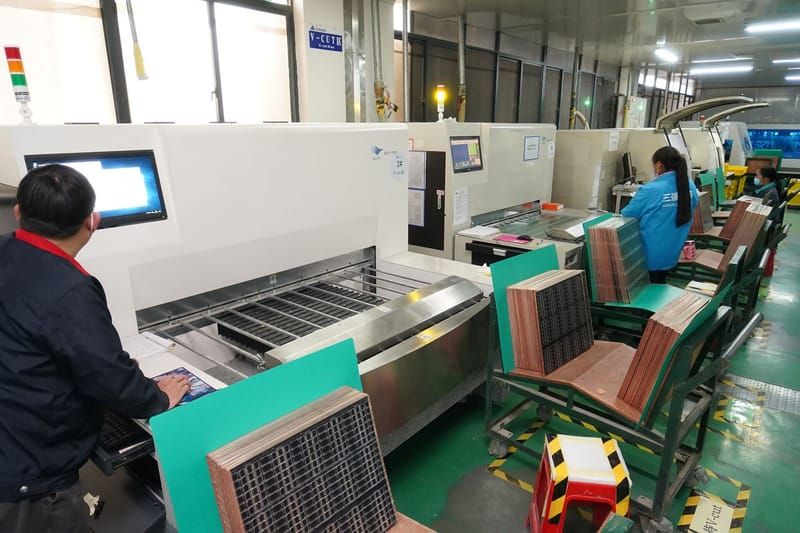

Han's Laser Bohrmaschine

Han's Laser Bohrmaschine

Marke: Han's Laser

LDI Laser-Direktbelichtung

LDI Laser-Direktbelichtung

Marke: Orbotech

VCP Vertikale Durchlaufgalvanik

VCP Vertikale Durchlaufgalvanik

Marke: Atotech

AOI Automatische optische Inspektion

AOI Automatische optische Inspektion

Marke: Orbotech

Flying-Probe-Tester

Flying-Probe-Tester

Marke: ATG

Vakuum-Laminierpresse

Vakuum-Laminierpresse

Marke: Bürkle

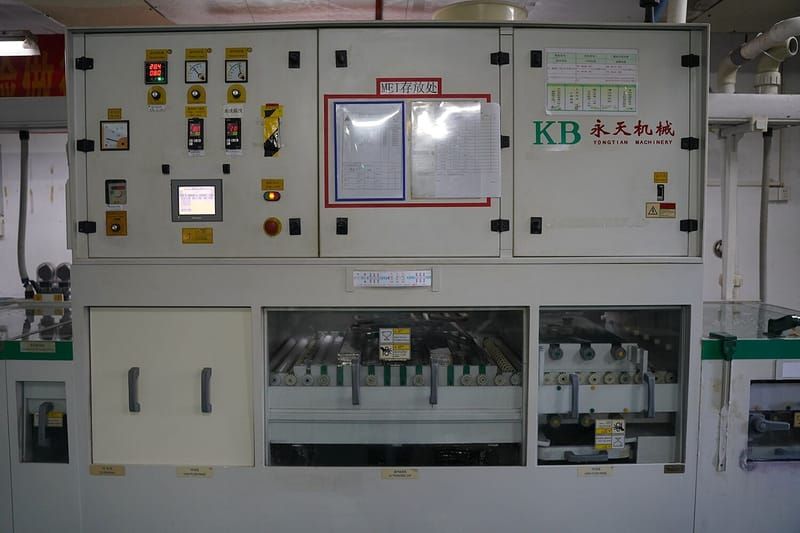

Horizontale Ätzanlage

Horizontale Ätzanlage

Marke: Schmid

Lötstopplack-Siebdrucker

Lötstopplack-Siebdrucker

Marke: Atma

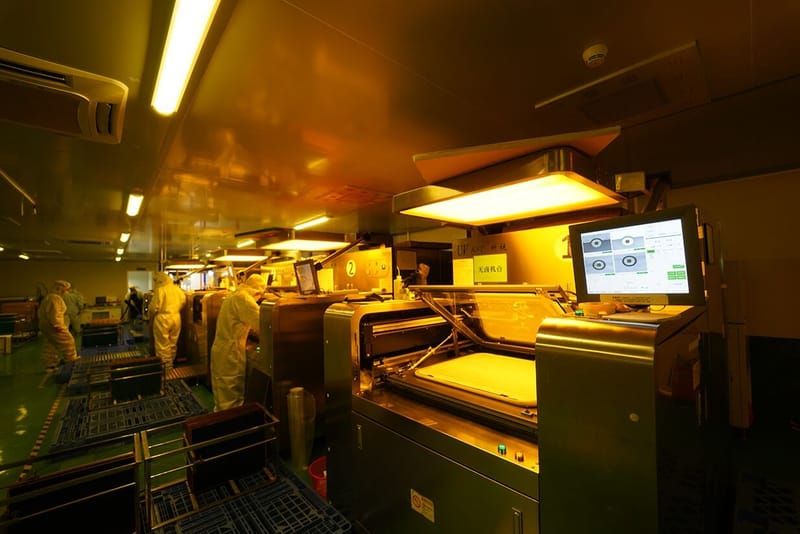

Röntgen-Zielbohrmaschine

Röntgen-Zielbohrmaschine

Marke: Pluritec

CNC-Fräsmaschine

CNC-Fräsmaschine

Marke: Schmoll

Automatisches Belichtungsgerät

Automatisches Belichtungsgerät

Marke: ORC

Qualitätskontrolle

Lückenlose Qualitätskontrolle für die Zuverlässigkeit jeder Leiterplatte

IPC
IPC-A-600

Abnahme nach Klasse 2/3

100%
Vollständige Abdeckung

Abdeckung elektrischer Test

<0.1%
Extrem niedrige Fehlerquote

Fehlerquote

Detaillierte Fertigungsspezifikationen

Umfassende Möglichkeiten in den Stufen Standard, Advanced und R&D

MerkmalStandardAdvancedR&D
Lagenanzahl4064 (auf Anfrage)64 (auf Anfrage)
Min. Leiterplattendicke (inkl. Lötstopplack)0.6mm0.40mm0.20mm
Max. Leiterplattendicke4mm6mm6mm
Min. Leiterplattengröße50×50mm30×30mm5×5mm
Max. Leiterplattengröße600×570mm610×1100mm1250×570mm
Min. Leiterbahn/Abstand (innen)4/4mil3/3mil2/2mil
Min. Leiterbahn/Abstand (außen)4/4mil3/3mil2/2mil
Min. mechanischer Endlochdurchmesser0.15mm0.15mm0.15mm
Max. Aspektverhältnis (PTH)10:110:110:1
Max. Kupfer (außen)3oz12oz>12oz
Max. Kupfer (innen)3oz12oz>12oz
Backdrill-Durchmesser0.50mm0.35mm0.25mm
Min. Laserbohrung0.075mm0.075mm0.075mm
HDI 1+N+1✓✓✓
HDI 2+N+2✓✓✓
HDI 3+N+3✓✓✓
HDI 4+N+4✓✓✓
HDI 5+N+5✓✓✓
Any-Layer—✓✓
Starrflex✓✓✓
IMS-Leiterplatten✓✓✓
Eingebettete Bauteile—✓✓

Vergleich der Oberflächenbehandlungen

Wählen Sie die für Ihre Anwendung am besten geeignete Oberflächenbehandlung

EigenschaftenHASLLF-HASLENIGENEPIGHartgoldSilber
KostenNiedrigNiedrigMittelHochHochMittel
Pad-EbenheitGewölbtGewölbtEbenEbenEbenEben
Fine-Pitch-SMT✗✗✓✓✓✓
BGA/μBGA✗✗✓✓✓✓
Drahtbonden✗✗Al✓✗✗
Steckverbinder/Kontakt✗✗✓✓✓✗
RoHS✗✓✓✓✓✓
Lagerfähigkeit1+ yr1+ yr1+ yr1+ yr1+ yr9-12 mo
LötstelleAusgezeichnetGutGutGutGeringAusgezeichnet

Versand & Lieferung

Weltweite Lieferung, schnelle Durchlaufzeiten, sichere Verpackung

Lieferzeiten

Express-Prototyp24-48h
Standard-Prototyp3-5 Tage
Standard-Serienfertigung5-7 Tage
Komplexe Leiterplatten10-15 Tage

Internationaler Expressversand

DHL Express (2-4 Tage)
FedEx (2-5 Tage)
UPS (3-5 Tage)
TNT (3-6 Tage)
EMS (5-10 Tage)

Sichere Verpackung

✓Vakuumversiegelte Feuchtigkeitssperre
✓Antistatikbeutel (ESD)
✓Schaumstoffpolsterung
✓Vollständige Sendungsverfolgung
✓Weltweiter Versand über DHL / FedEx / UPS / TNT / EMS

Inland (China): SF Express / JD Logistics / Deppon – Übernacht in Guangdong, 2–3 Tage landesweit

Zertifizierungen & Konformität

Zertifiziert von mehreren internationalen Stellen für vertrauenswürdige Qualität

ISO 9001:2015
ISO 9001:2015
ISO 14001:2015
ISO 14001:2015
IATF 16949
IATF 16949
ISO 13485:2016
ISO 13485:2016
UL
UL
ISO 9001:2015
Qualitätsmanagementsystem (SGS)
ISO 14001:2015
Umweltmanagementsystem (SGS)
IATF 16949
Automobil-Qualitätsmanagement (SGS)
ISO 13485:2016
QMS für Medizinprodukte, vom Werk Ji'an gehalten (NQA)
UL (USA)
File No: ZPMV2.E326765
UL (Canada)
File No: ZPMV8.E326765
RoHS
EU-Richtlinie zur Beschränkung gefährlicher Stoffe
IPC-A-600 Class 2
PCB-Abnahmestandard + UL796

Haben Sie besondere Prozessanforderungen?

Unser Technikteam prüft die Machbarkeit und bietet Ihnen optimale Lösungen
